Technical data

Cet article n'est pas encore finalisé au 19 septembre, vous pardonnerez le manque d'informations et les photos non propriétaire.
Click to enlarge pictures

Les caractéristiques techniques du wondermega sont plus ou moins identiques dans les grandes lignes à celles du Mega-CD et de la Megadrive 2:

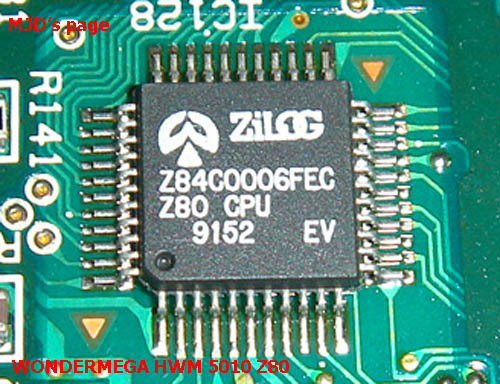

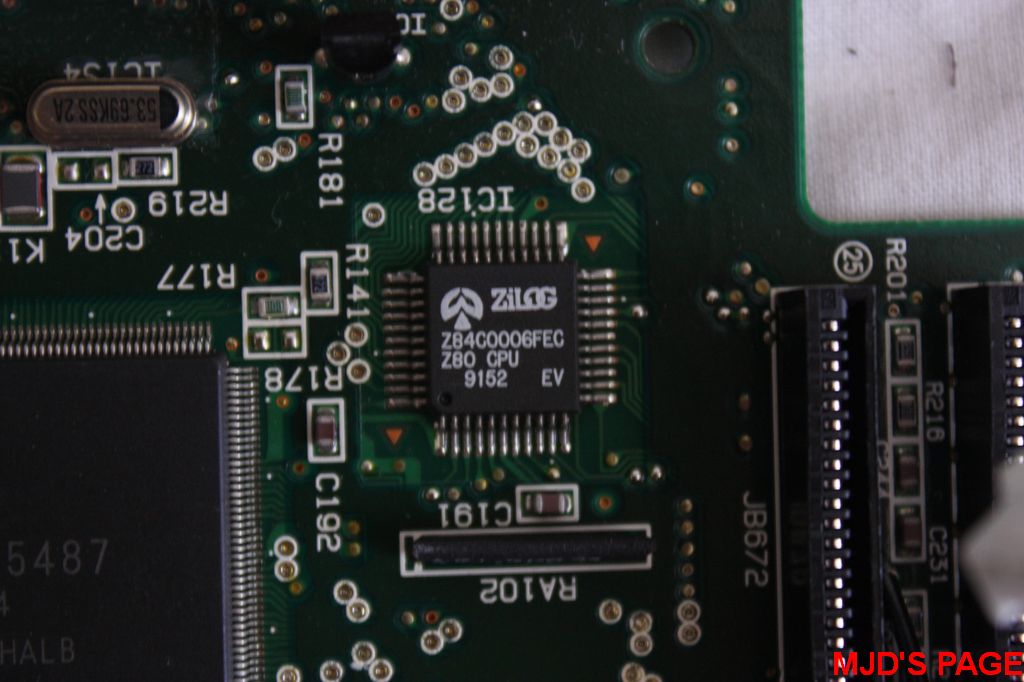

ZILOG Z80 Z84C0006FEC NMOS/CMOS Z80 CPU CENTRAL PROCESSING UNIT cadencé à 6 Mhz, modèle équivalent à celui de la MD2.
À noter que le HWM à certaines incompatibilités avec les jeux SMS et les jeux MD reposant sur le Z80 comme la réédition de PHANTASY STAR 1. Je doit effectuer des tests pour complêter cette partie.

SEGA Wondermega HWM-5010

ZILOG Z80 Z84C0006FEC
SEGA Master System compability & sound capacity

SEGA Wondermega HWM-5010

ZILOG Z80 Z84C0006FEC
SEGA Master System compability & sound capacity

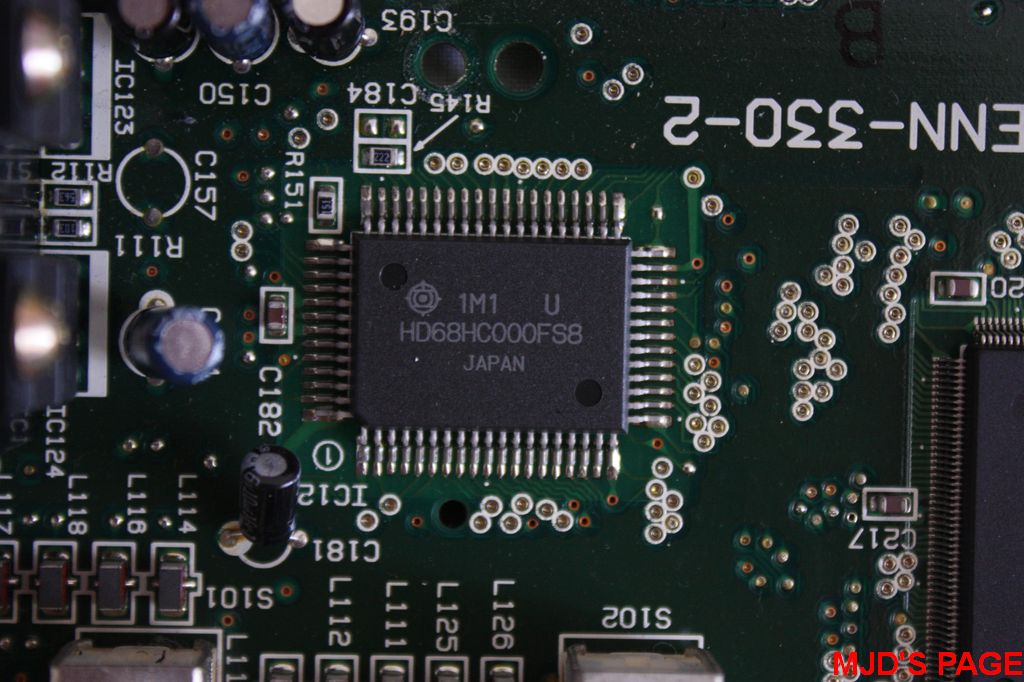

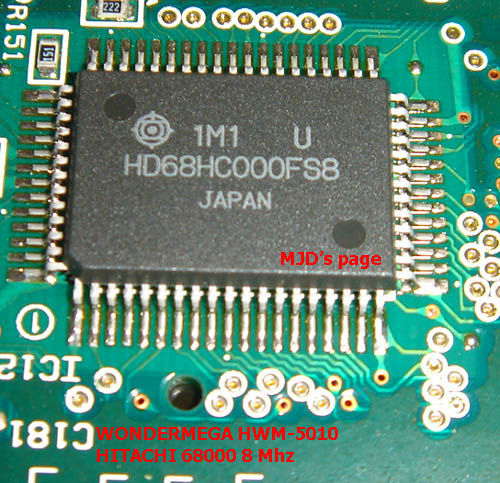

HITACHI 68000 à 8 MHz pour la partie MEGADRIVE.

SEGA Wondermega HWM-5010

HITACHI 68000, 8 Mhz
Megadrive core

SEGA Wondermega HWM-5010

HITACHI 68000, 8 Mhz
Megadrive core

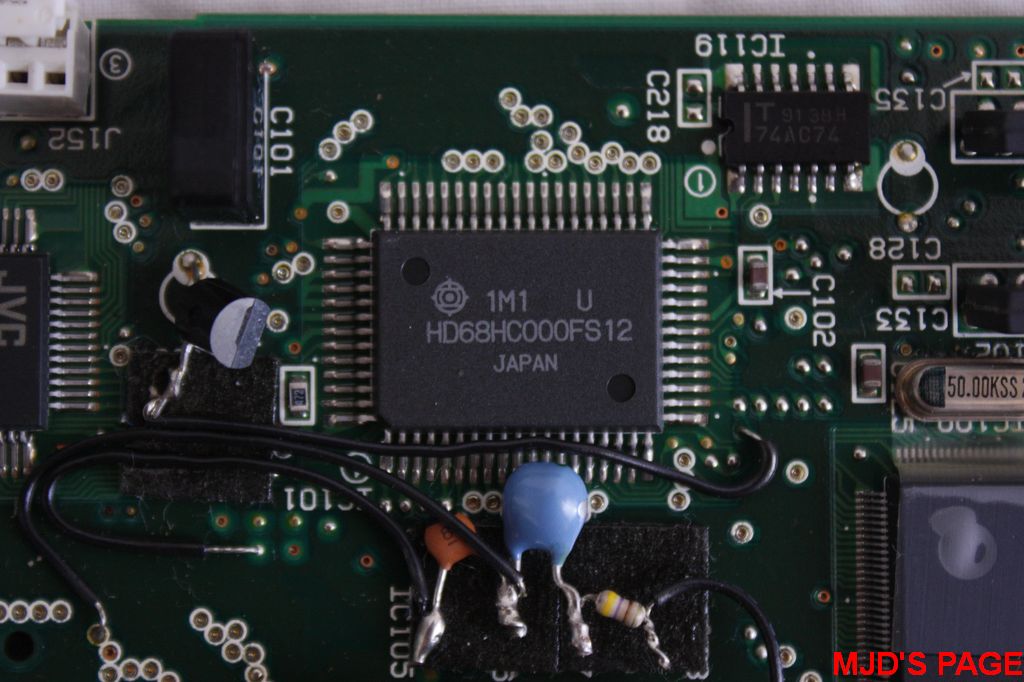

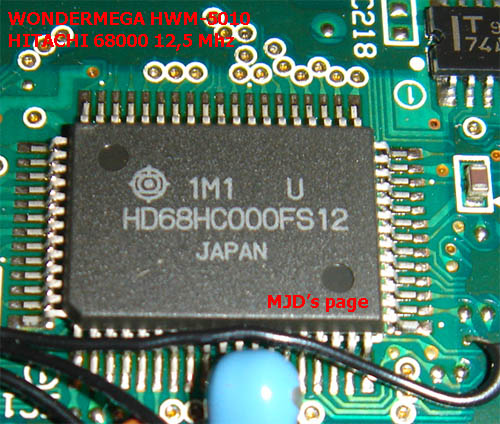

HITACHI 68000 à 12,5 MHz pour la partie MEGA-CD.

SEGA Wondermega HWM-5010

HITACHI 68000, 12,5 Mhz
Mega-CD core

SEGA Wondermega HWM-5010

HITACHI 68000, 12,5 Mhz
Mega-CD core

Couleur simultanées à l'écran: 64 sur une palette de 512.
16 couleurs par plan pour un maximum de 4 plans.
128 color palette using HAM (hold and modify) techniques

Résolutions: 320 x 224, 320 x 448 entrelacé et 256 x 224.
256 color palette for FMV sequences (CinePak and TruVideo)
Vidéo window, From 1/4 to 1/1 screen.
La compression vidéo CINEPAK est effectuée en SOFTWARE.

Affichage possible de 80 sprites de 32 x 32 pixels.

6 + 4 canaux FM simultanés.
SEGA 315-5476A : 8 canaux sonores stéréo PCM.
JVC DSP: Générateur d'effets sonore.

CD-ROM de 500 Mo (62 minutes).
Débit du lecteur CD-ROM: 150 ko/s (1x).
Temps d'accès au CD: 800 ms.

RAM: 512Ko (en plus des 64Ko de la MEGADRIVE).
RAM tampon: 256Ko, cette RAM sert pour la communication entre les deux processeurs.
Échantillonnage PCM: 64Ko.
Cache CD-ROM: 16Ko.
RAM interne pour la sauvegarde des jeux: 8Ko.
BIOS: 256Ko.

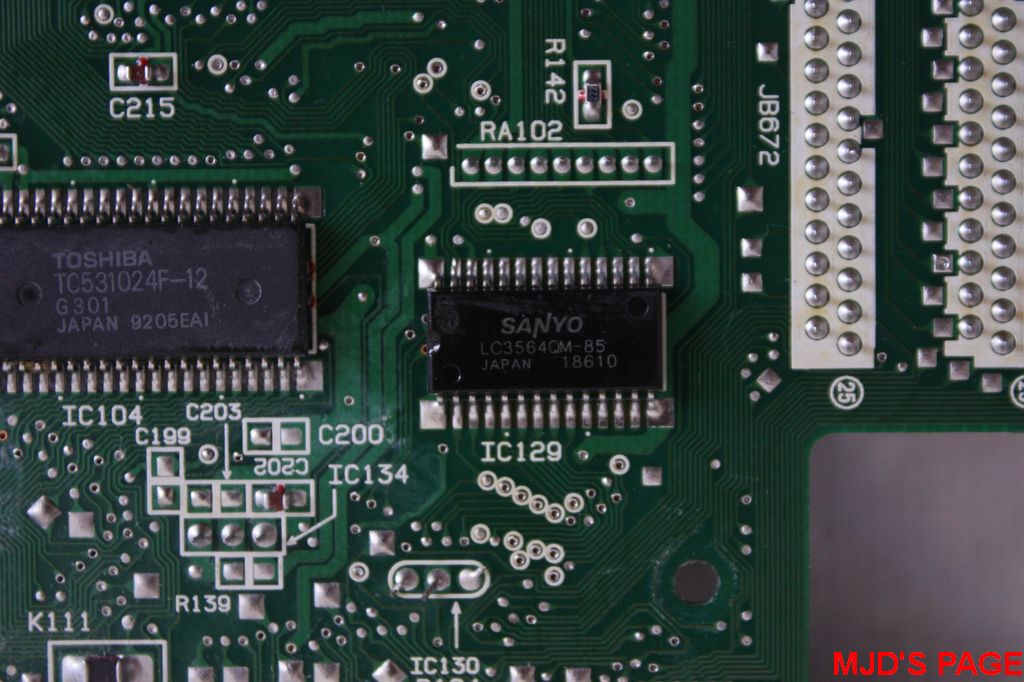

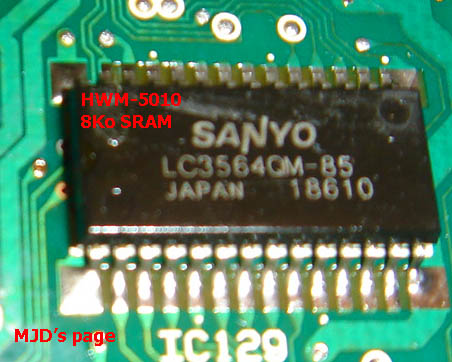

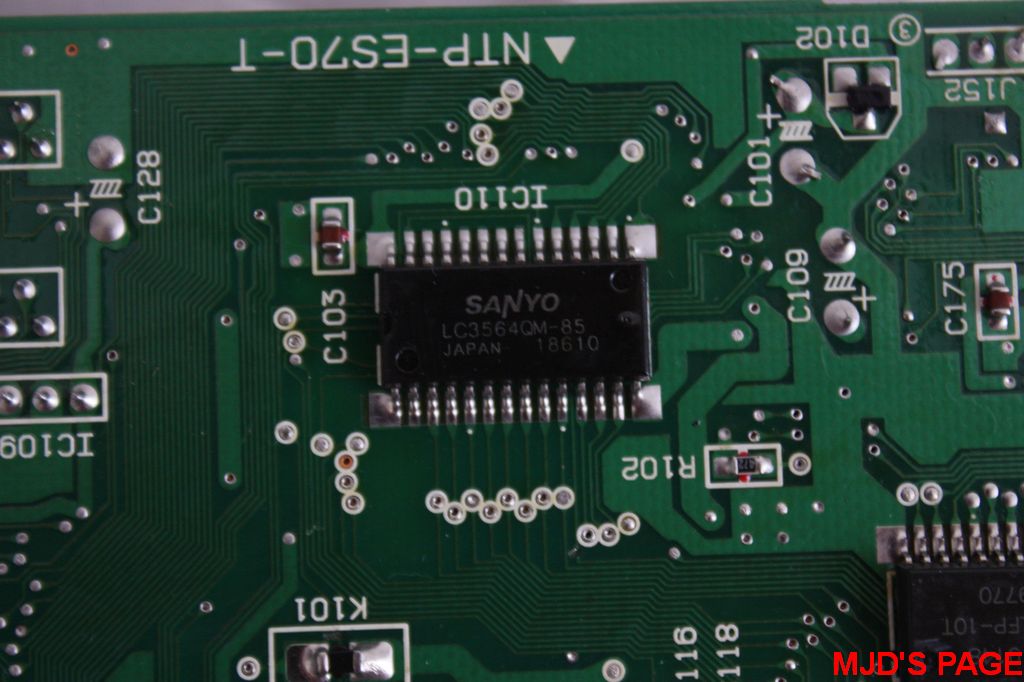

SANYO LC3564QM-85 64K (8192 words x 8 bits) SRAM (8Ko SRAM)

SEGA Wondermega HWM-5010

SANYO LC3564QM-85

SEGA Wondermega HWM-5010

SANYO LC3564QM-85

SEGA Wondermega HWM-5010

SANYO LC3564QM-85

Megadrive 64Ko SRAM - Static random-access memory

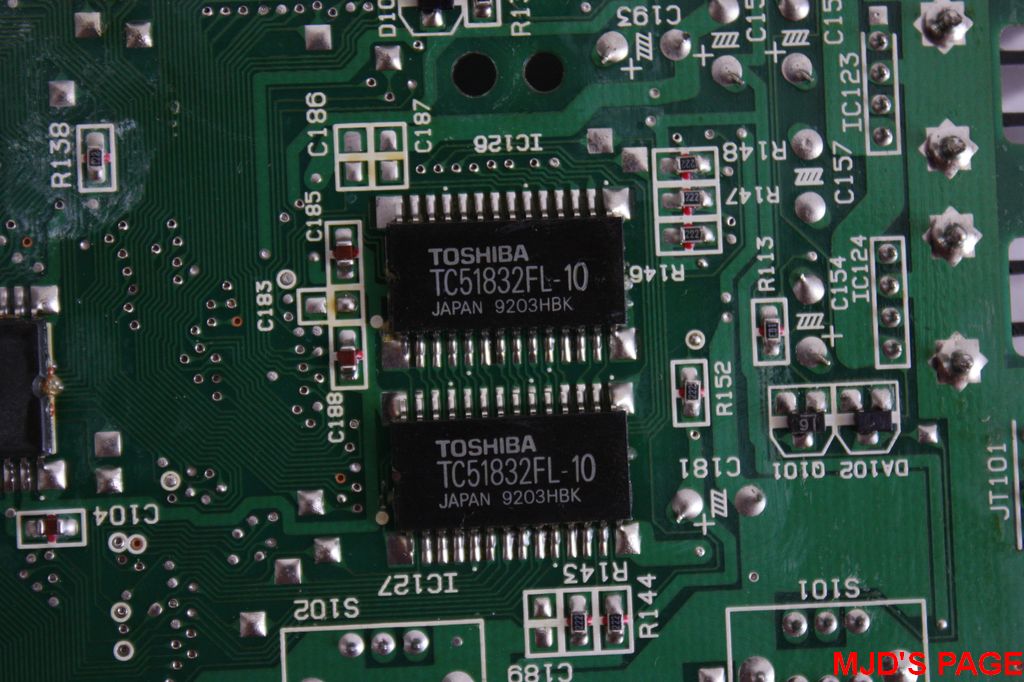

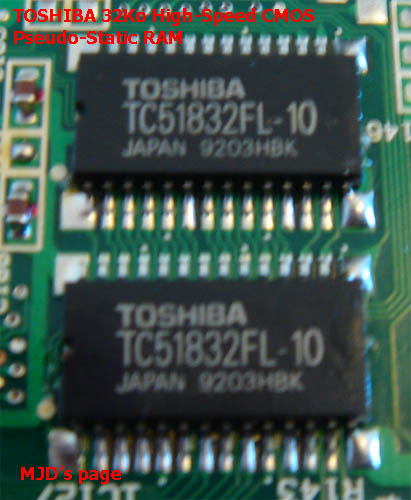

X2 TOSHIBA TC51832FL-10
32,768WERD X 8-BIT CMOS PSEUDO STATIC RAM
(32Ko High speed CMOS pseudo-static RAM)

SEGA Wondermega HWM-5010

TOSHIBA TC51832FL-10
Megadrive 64Ko SRAM

SEGA Wondermega HWM-5010

TOSHIBA TC51832FL-10
Megadrive 64Ko SRAM

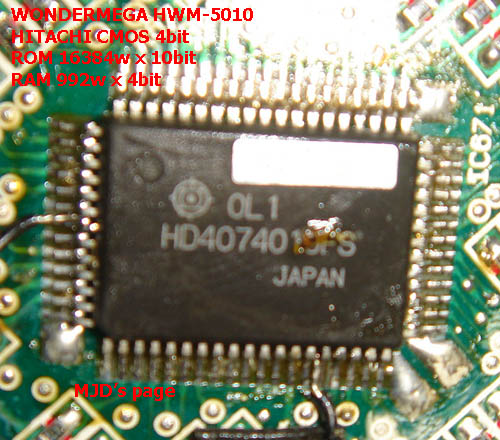

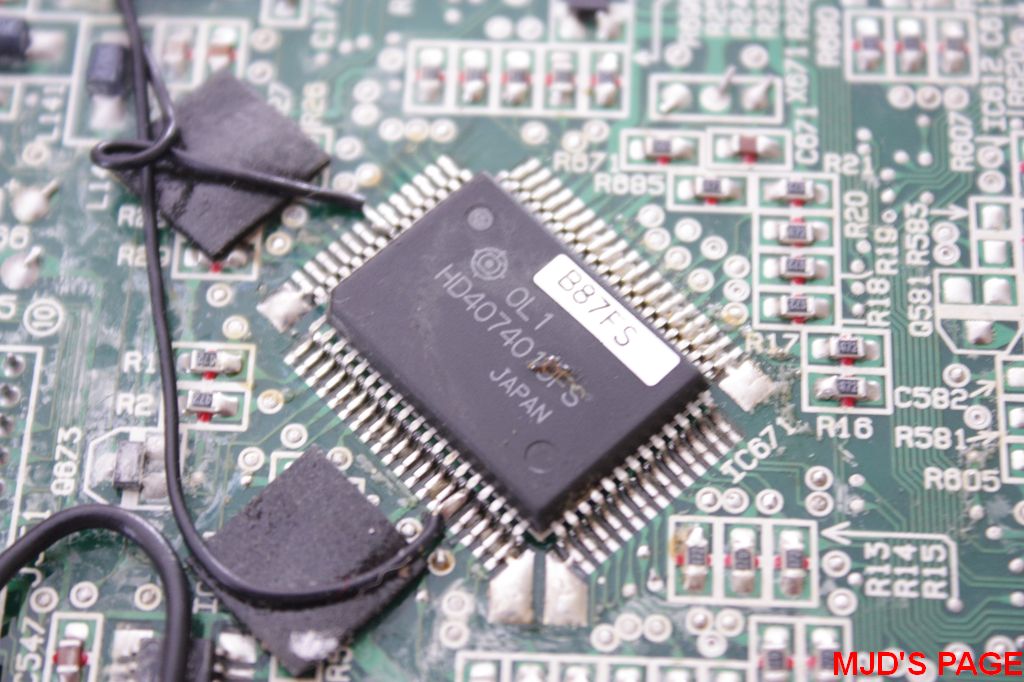

HITACHI HD4074019FS CMOS 4bit, ROM 16384w x10bit, RAM 992w x 4bit

SEGA Wondermega HWM-5010

HITACHI HD4074019FS

SEGA Wondermega HWM-5010

HITACHI HD4074019FS

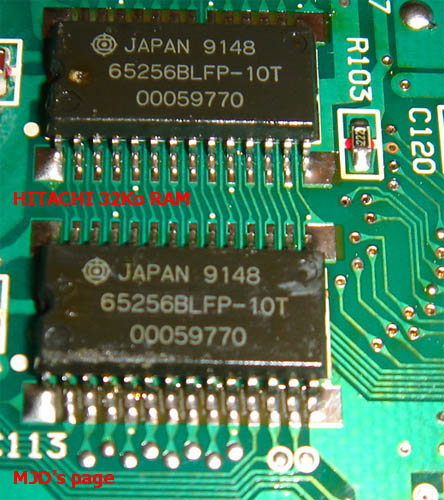

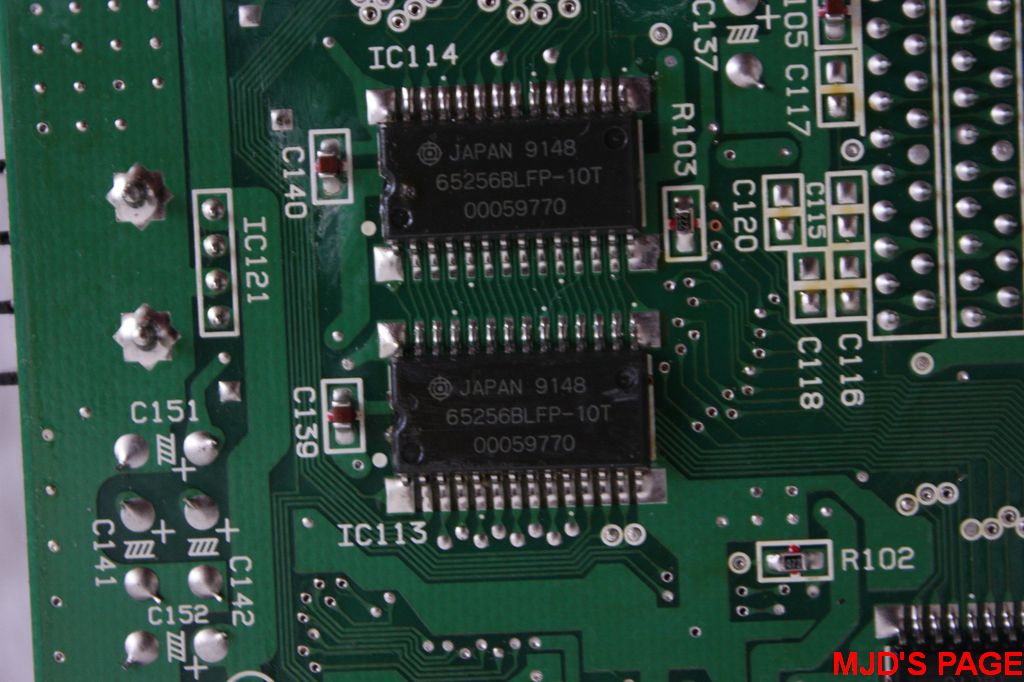

X2 HITACHI 65256BLFP-10T 32.768-WORD X 8-BIT HIGH SPEED PSEUDO STATIC RAM (32Ko RAM)

SEGA Wondermega HWM-5010

HITACHI 65256BLFP-10T

SEGA Wondermega HWM-5010

HITACHI 65256BLFP-10T

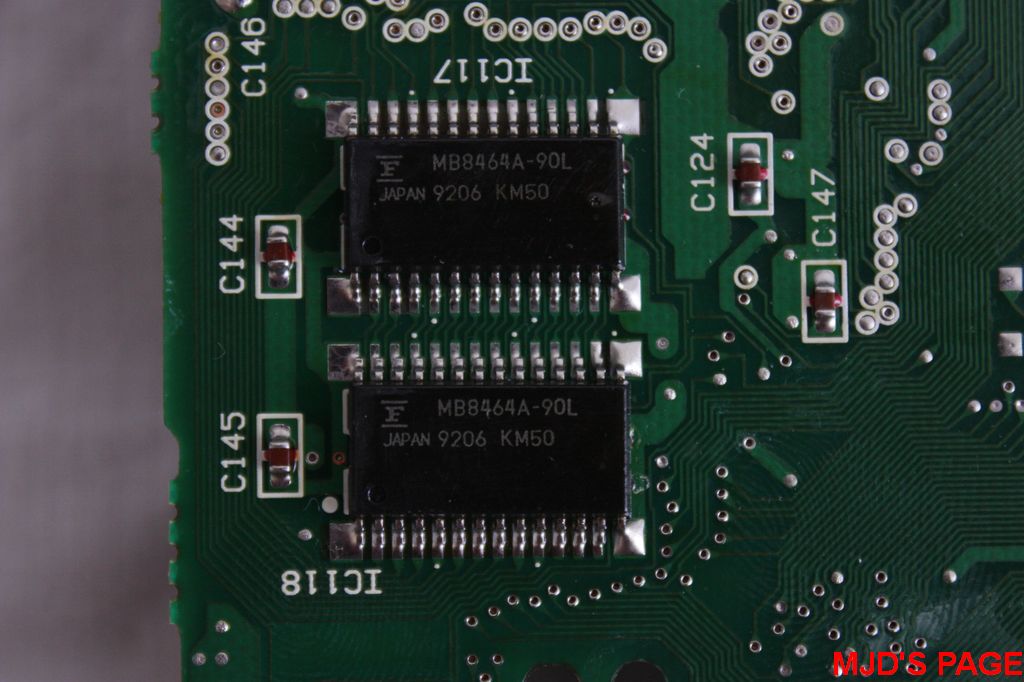

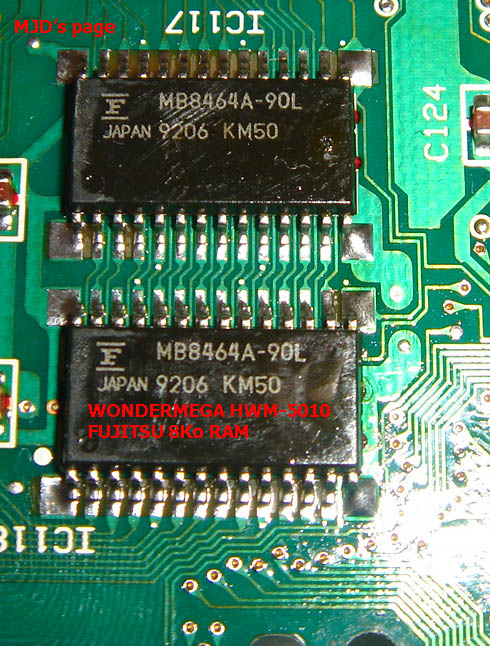

X2 FUJITSU MB8464A-90L CMOS 65,536 Static Random Access Memory with Data Retention Mode (8Ko RAM)

SEGA Wondermega HWM-5010

FUJITSU MB8464A-90L

SEGA Wondermega HWM-5010

FUJITSU MB8464A-90L

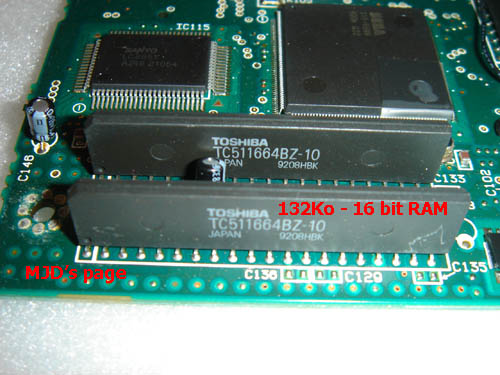

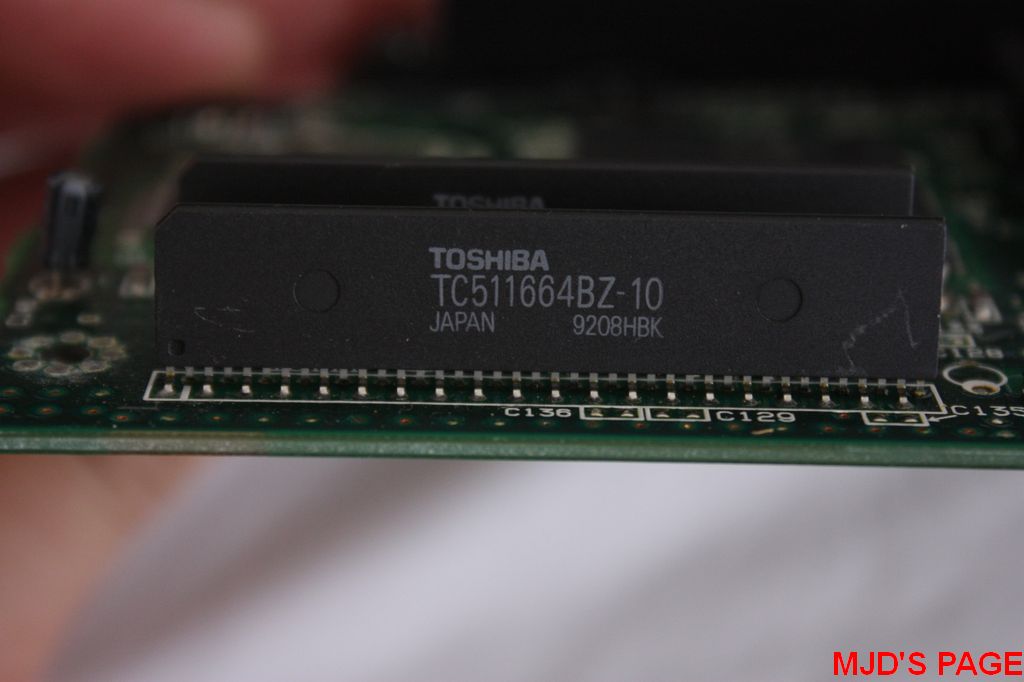

X2 TOSHIBA TC511664BZ-10 65,536 WORD x 16 BIT DYNAMIC RAM (132 Ko RAM)

SEGA Wondermega HWM-5010

TOSHIBA TC511664BZ-10

SEGA Wondermega HWM-5010

TOSHIBA TC511664BZ-10

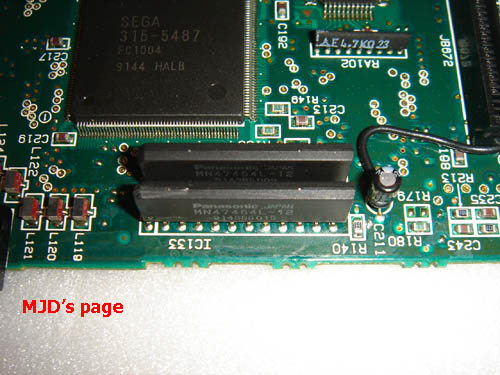

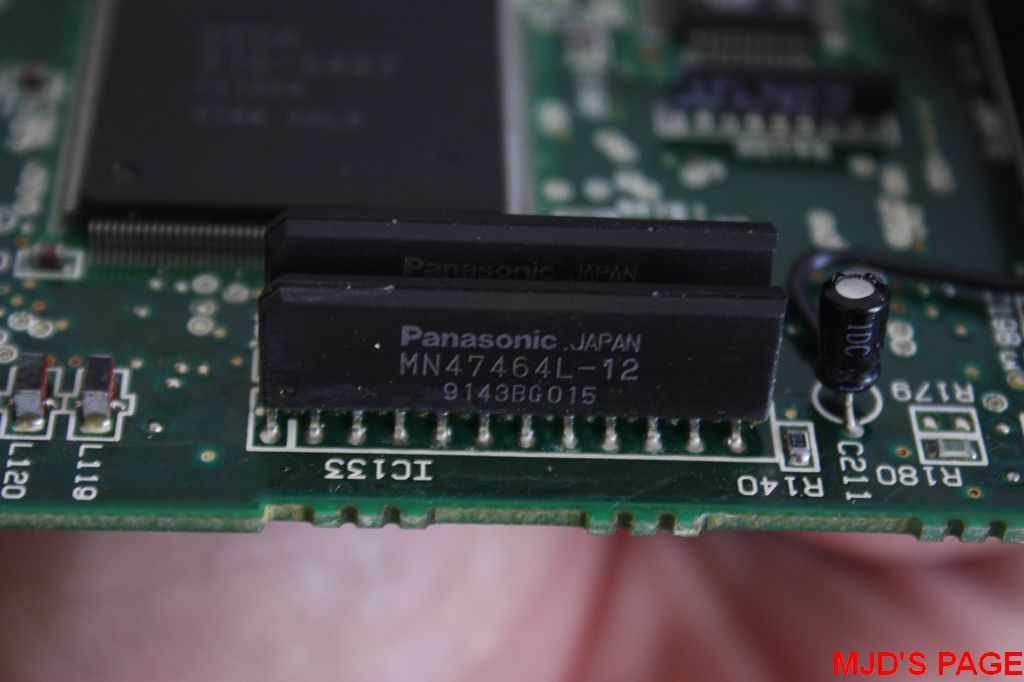

X2 PANASONIC MN47464L-12 Video RAM (32Ko)

SEGA Wondermega HWM-5010

PANASONIC MN47464L-12

SEGA Wondermega HWM-5010

PANASONIC MN47464L-12

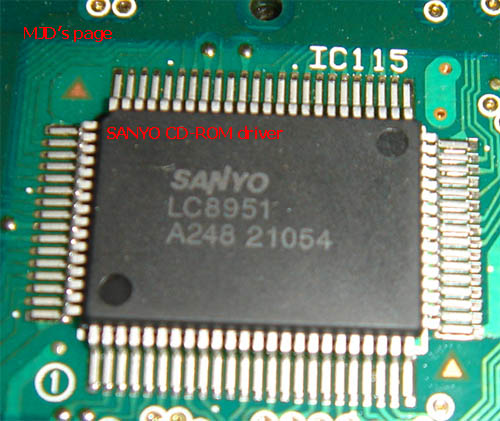

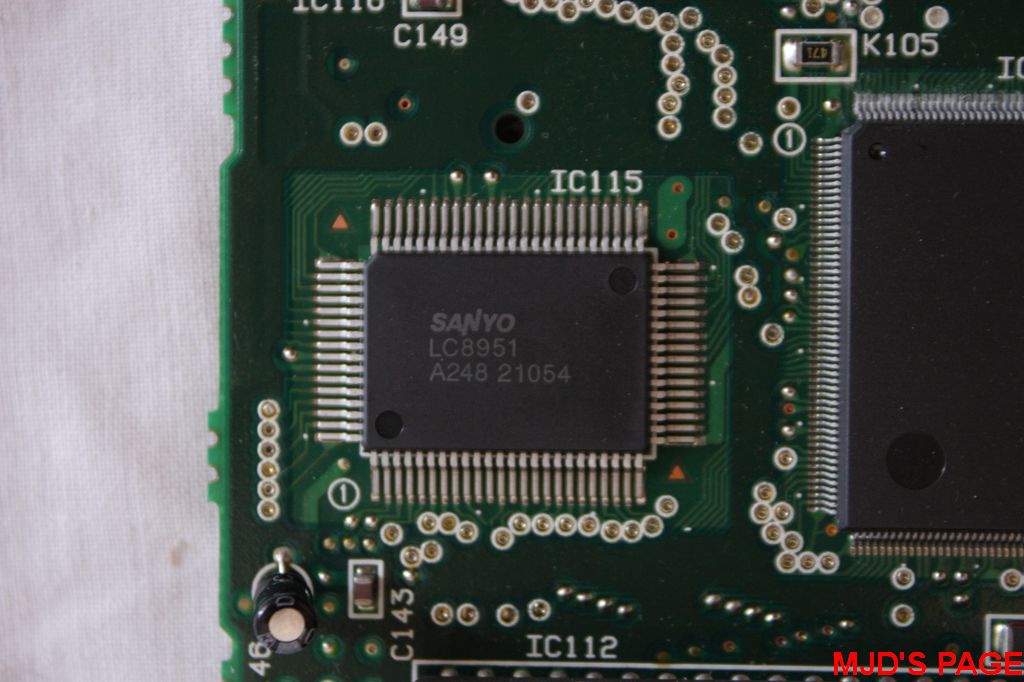

SANYO LC8951 CD-ROM driver (datasheet version with SCSI Interface plug-in)

SEGA Wondermega HWM-5010

SANYO LC8951 CD-ROM driver

SEGA Wondermega HWM-5010

SANYO LC8951 CD-ROM driver

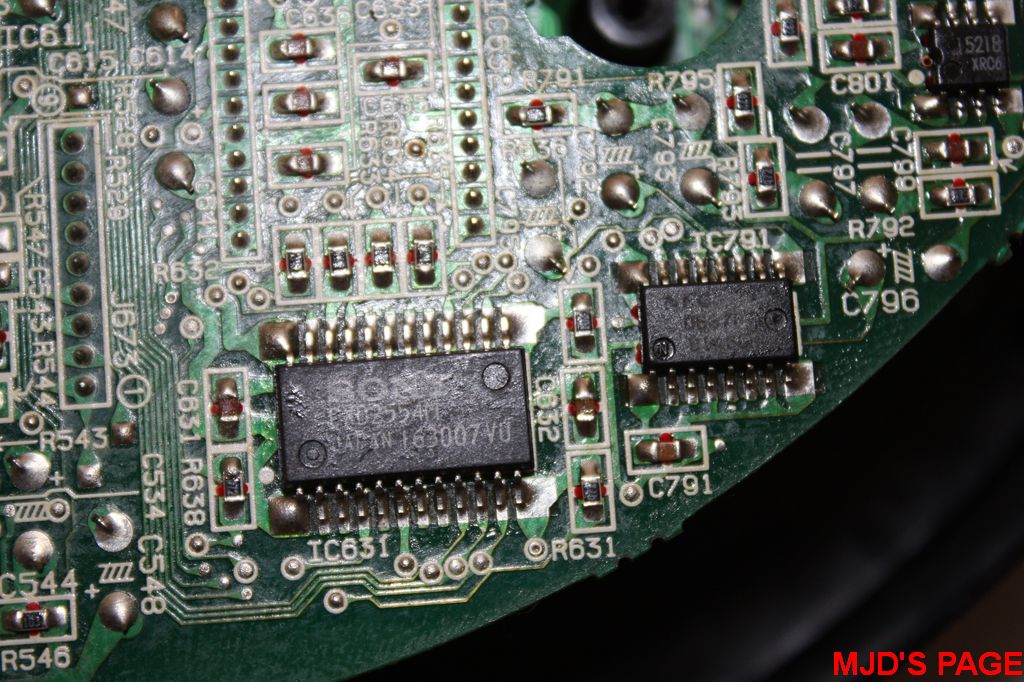

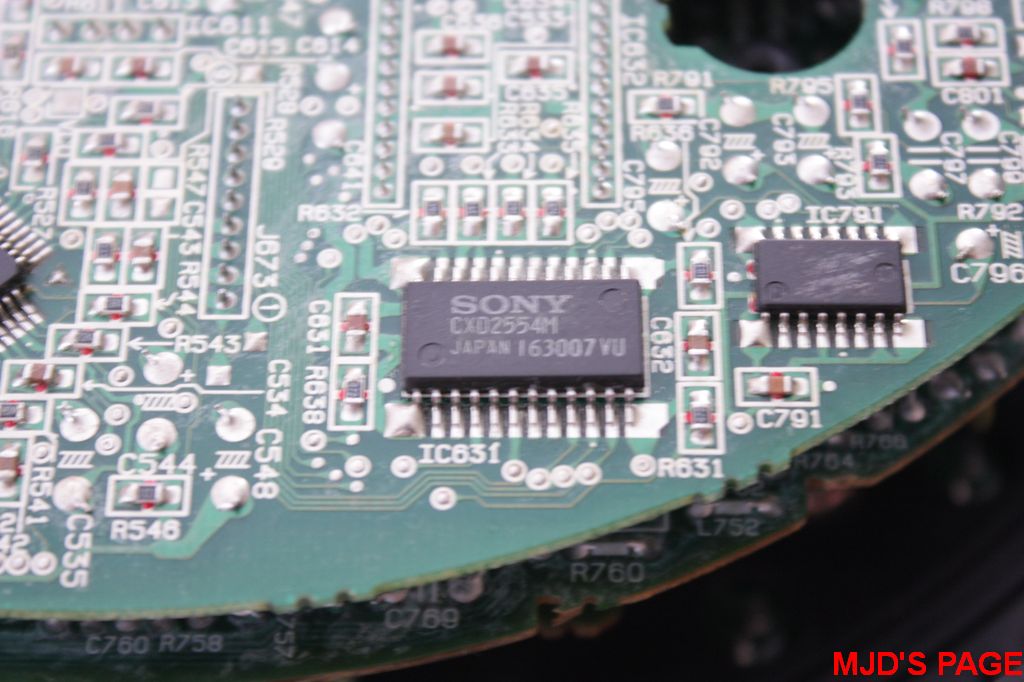

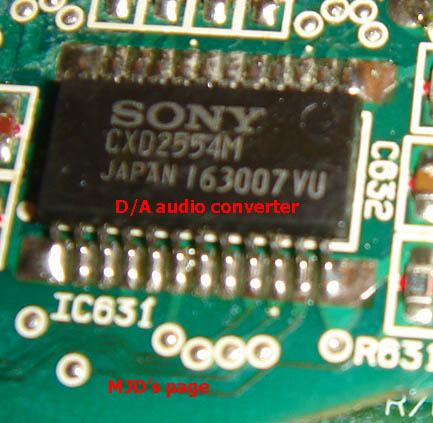

SONY CXD2554M 1 BIT D/A Audio CONVERTER

SEGA Wondermega HWM-5010

SONY CXD2554M

SEGA Wondermega HWM-5010

SONY CXD2554M

SEGA Wondermega HWM-5010

SONY CXD2554M

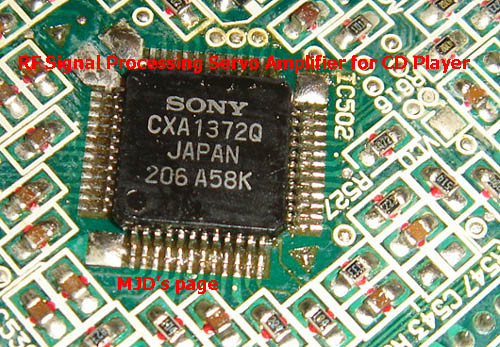

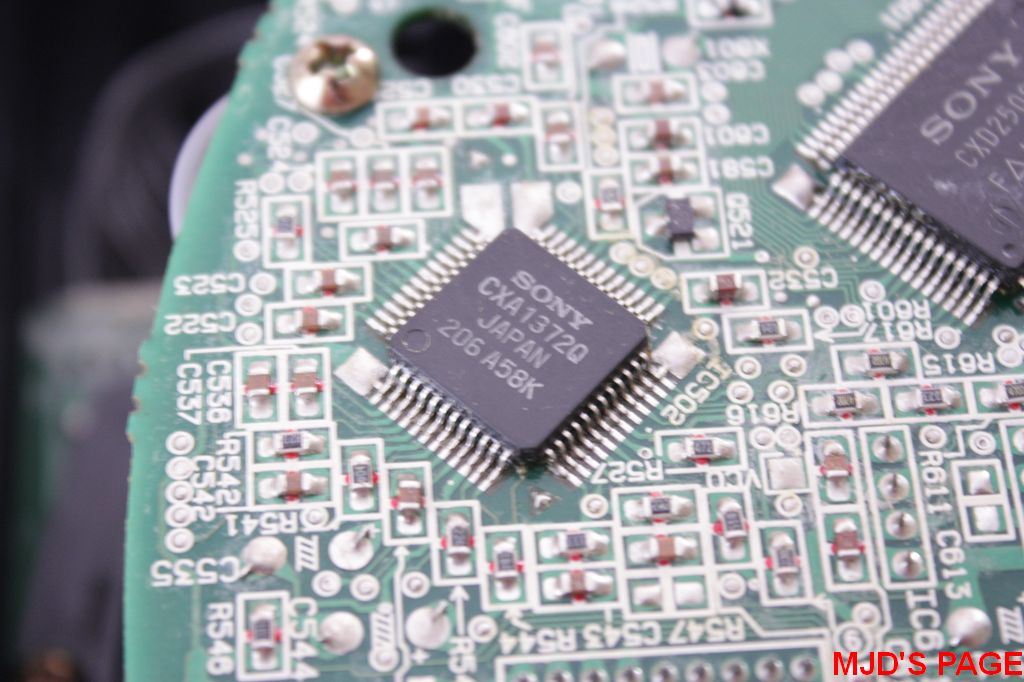

SONY CXA1372Q RF Signal Processing Servo Amplifier for CD Player

SEGA Wondermega HWM-5010

SONY CXA1372Q

SEGA Wondermega HWM-5010

SONY CXA1372Q

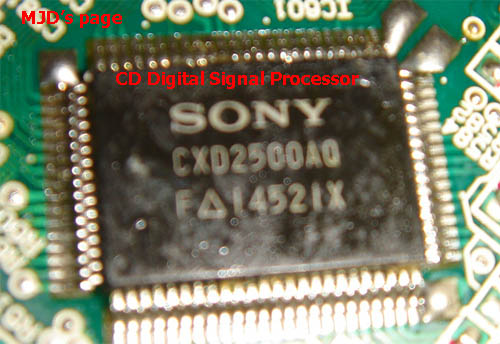

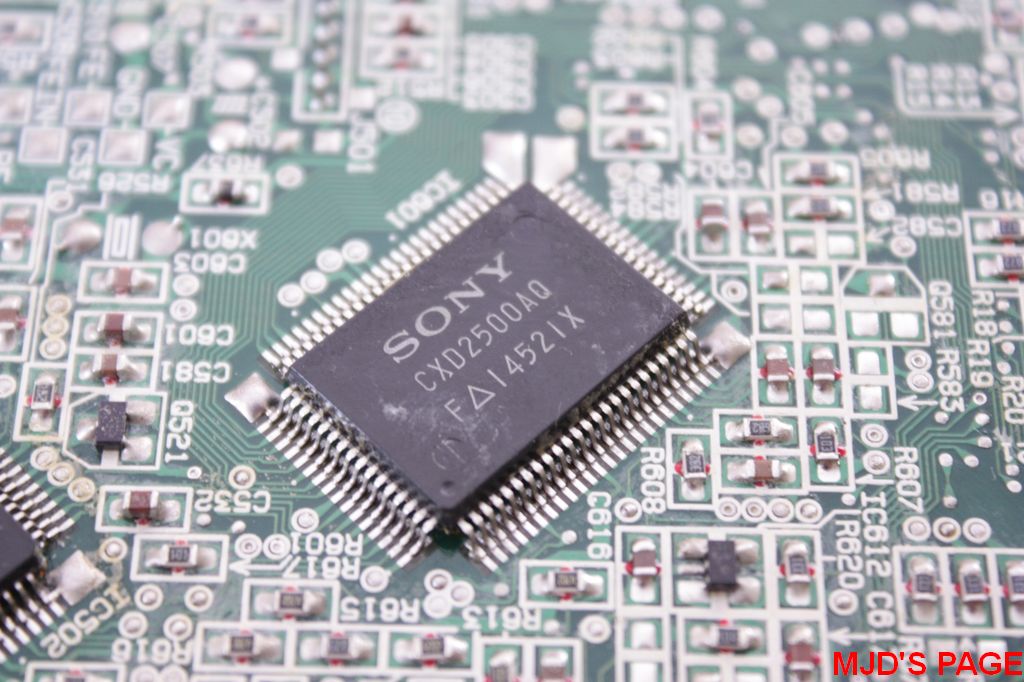

SONY CXD2500A0 CD DIGITAL SIGNAL PROCESSOR

SEGA Wondermega HWM-5010

SONY CXD2500A0

SEGA Wondermega HWM-5010

SONY CXD2500A0

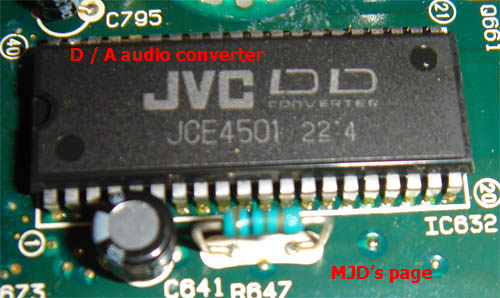

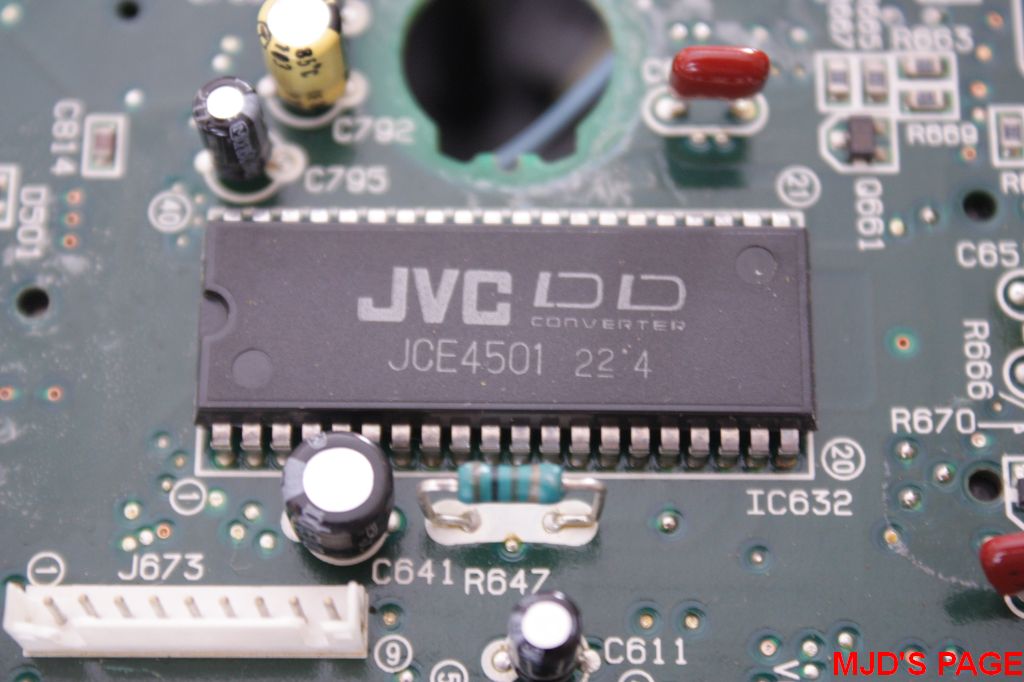

JVC DD converter JCE4501 DAC with independent left and right channel

SEGA Wondermega HWM-5010

JVC JCE4501

SEGA Wondermega HWM-5010

JVC JCE4501

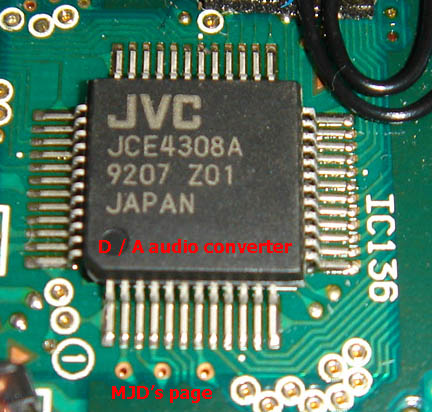

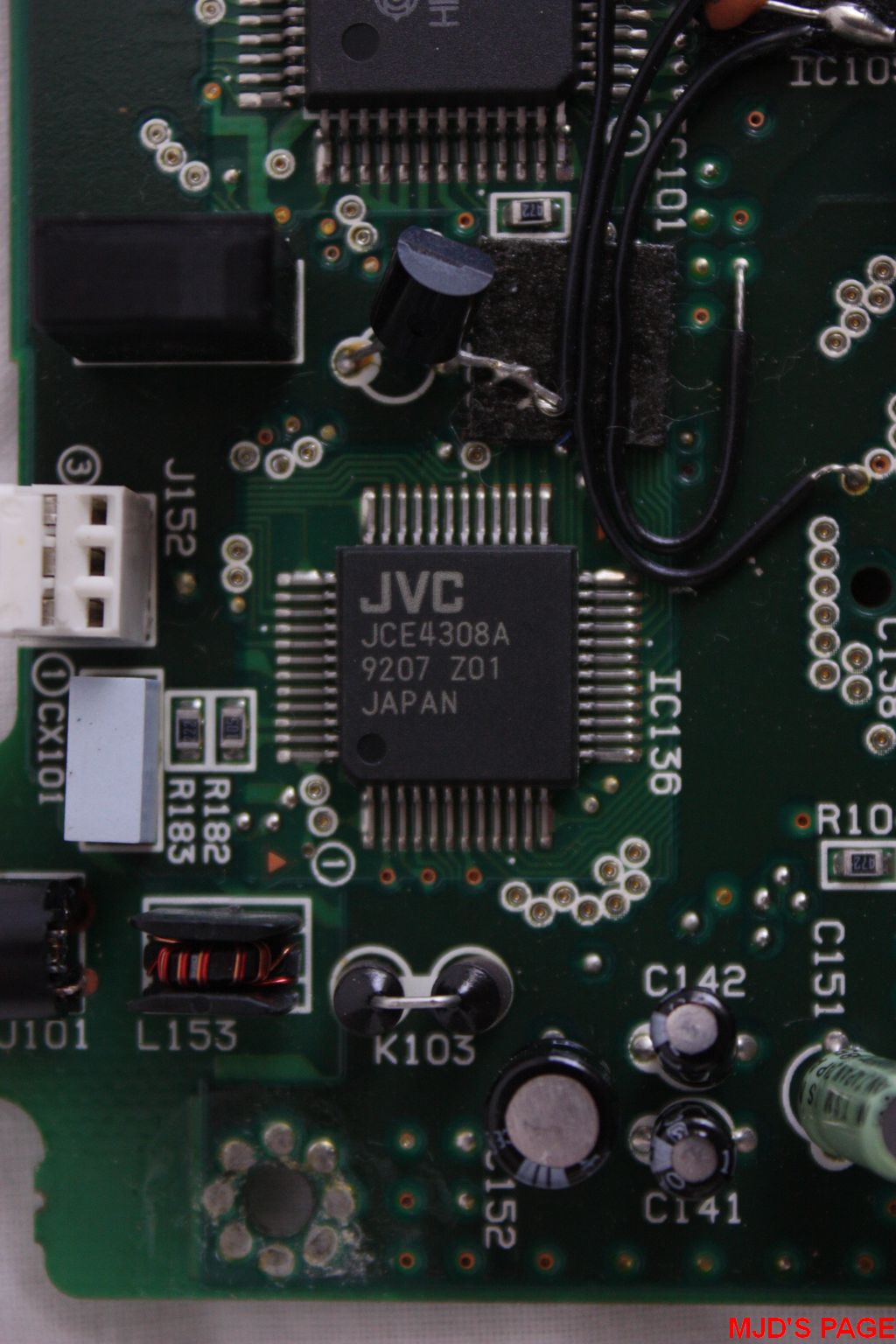

JVC JCE4308A DAC (Digital Audio Converter)

SEGA Wondermega HWM-5010

JVC JCE4308A

SEGA Wondermega HWM-5010

JVC JCE4308A

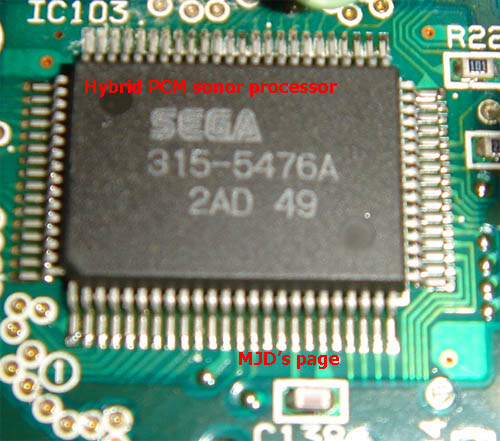

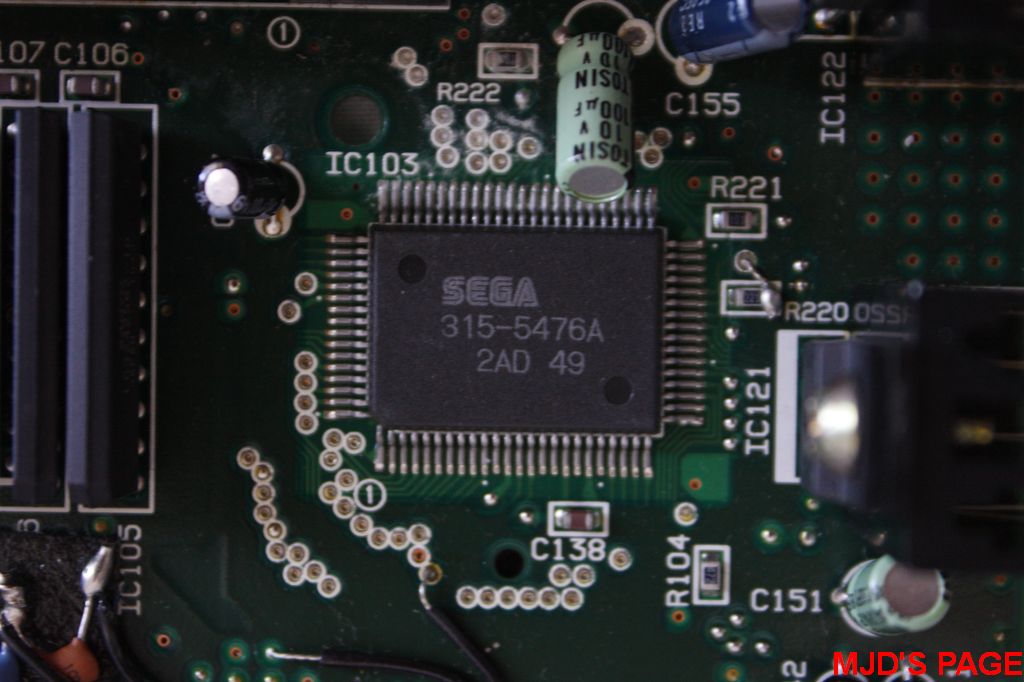

SEGA 315-5476A DAC Hybrid PCM sonor processor

SEGA Wondermega HWM-5010

SEGA 315-5476A

SEGA Wondermega HWM-5010

SEGA 315-5476A

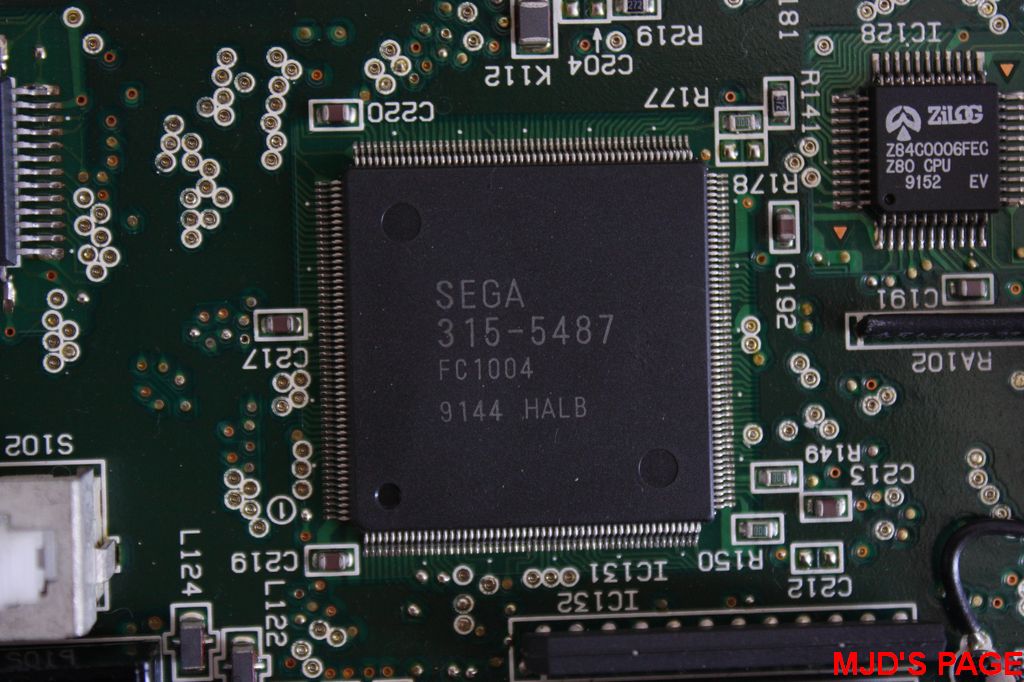

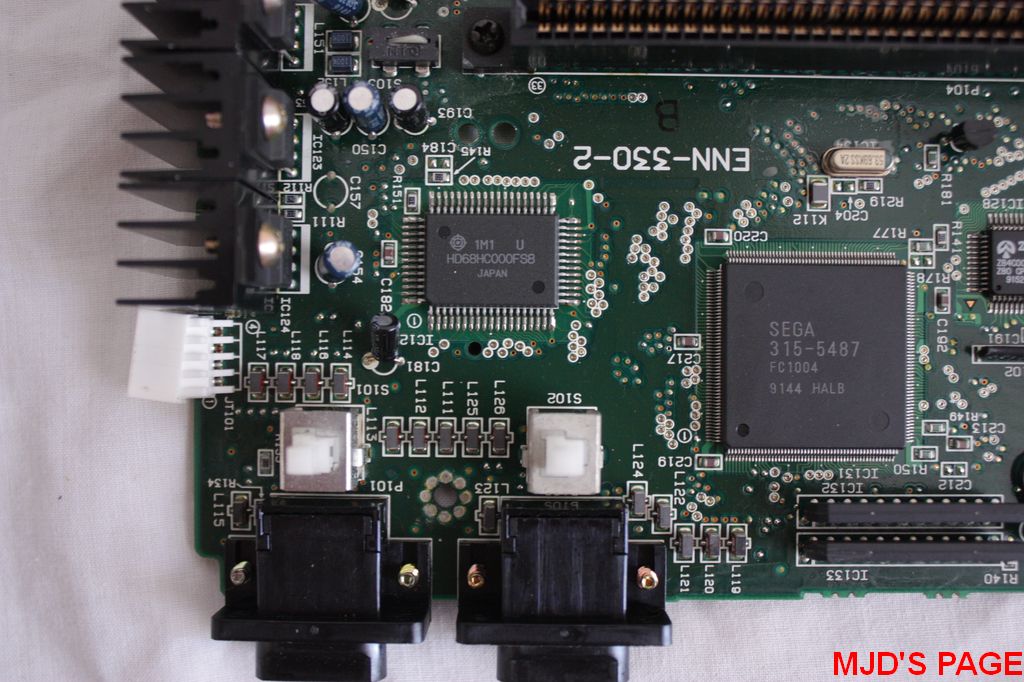

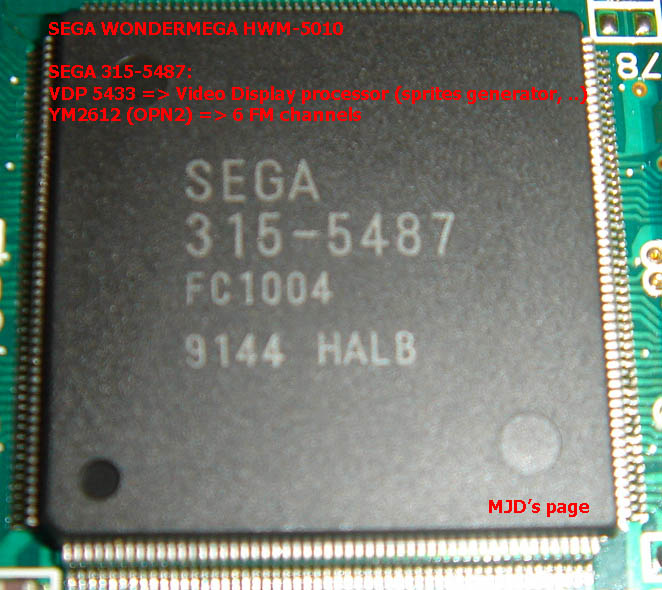

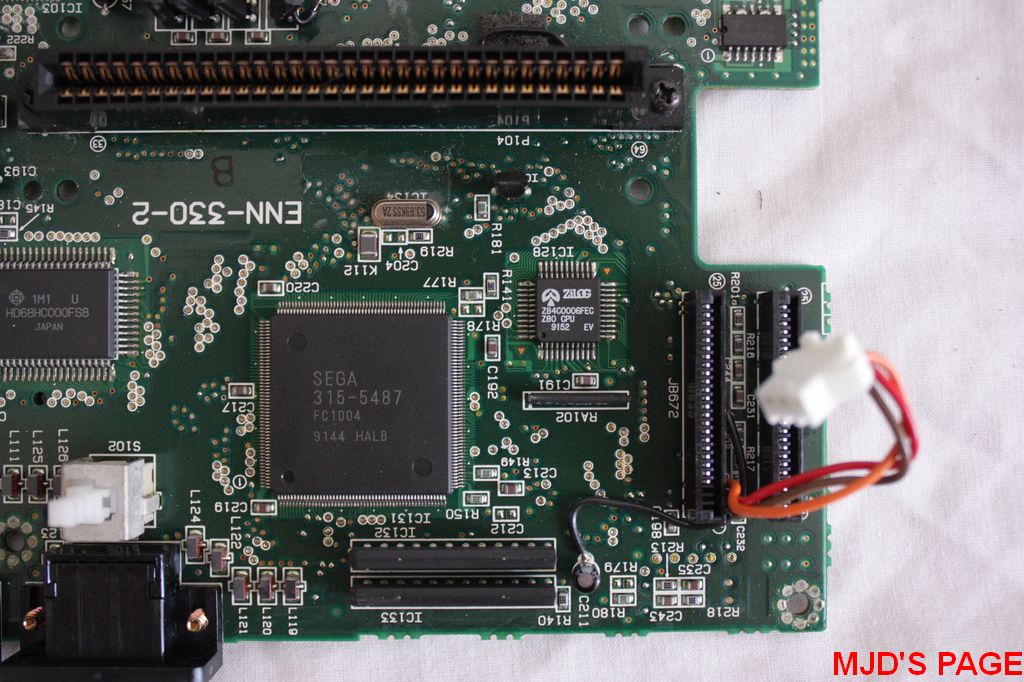

SEGA 315-5487 (Megadrive VDP5433 sprite, etc), (YM2612 6FM channels) or FC1004, TMSS (Trade Mark Security Software) rom
Datasheet from 315-5587

SEGA Wondermega HWM-5010

SEGA 315-5487
VDP5433; YM2612; FC1004; TMSS

SEGA Wondermega HWM-5010

SEGA 315-5487
VDP5433; YM2612; FC1004; TMSS

SEGA Wondermega HWM-5010

SEGA 315-5487
VDP5433; YM2612; FC1004; TMSS

SEGA Wondermega HWM-5010

SEGA 315-5487
VDP5433; YM2612; FC1004; TMSS

MEGA-CD VIDEO PART

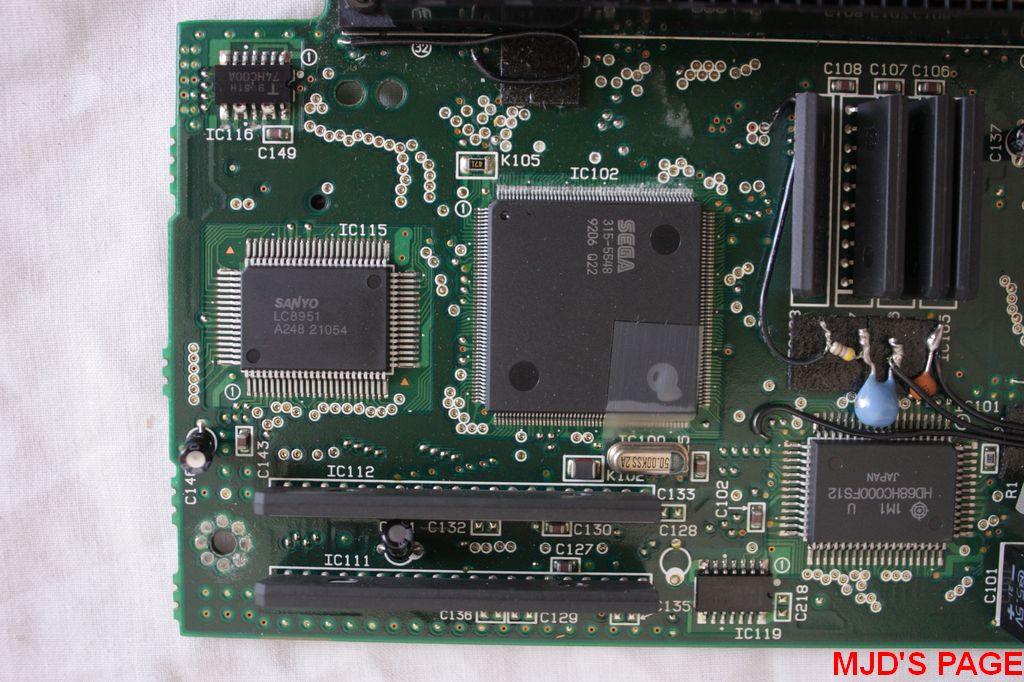

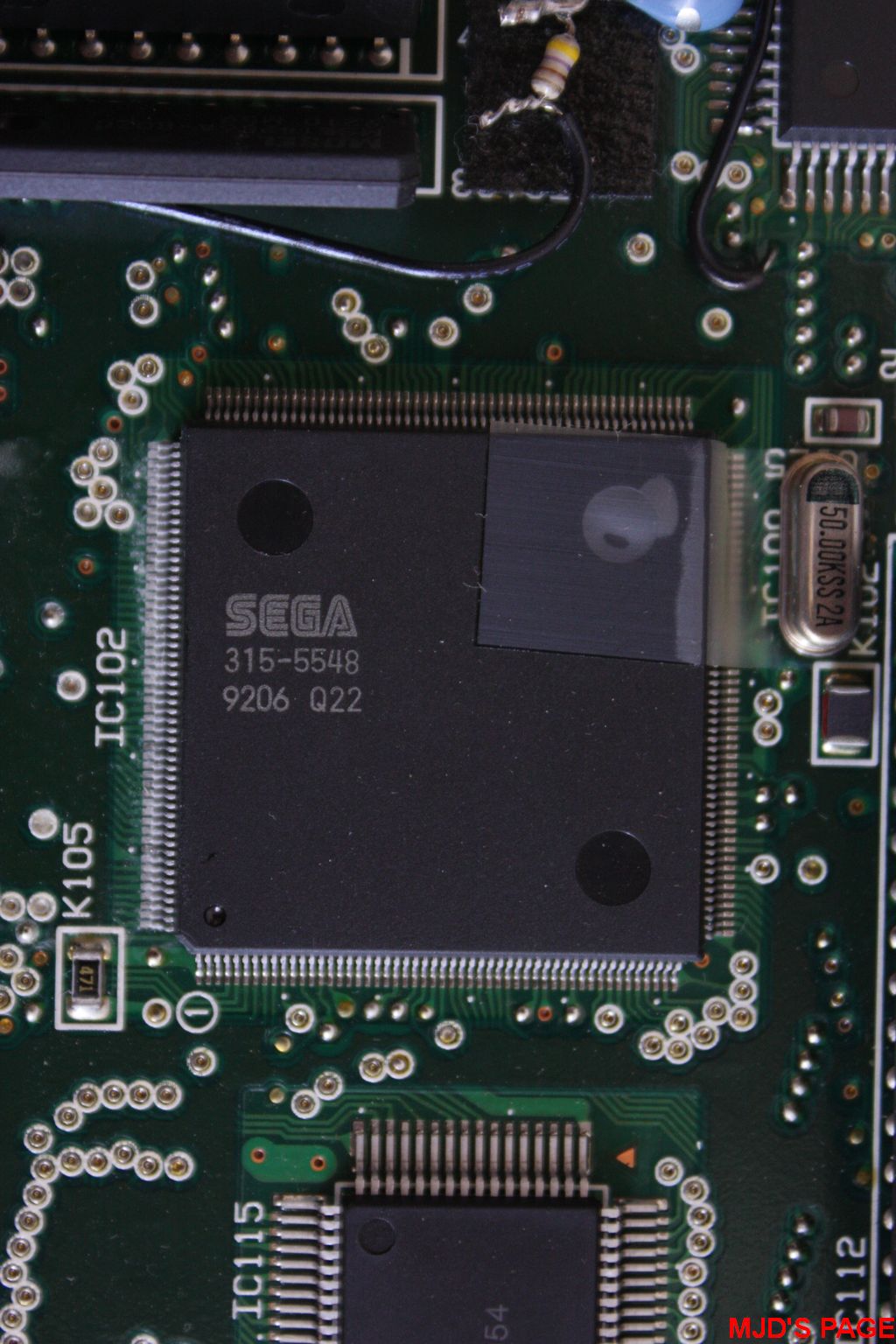

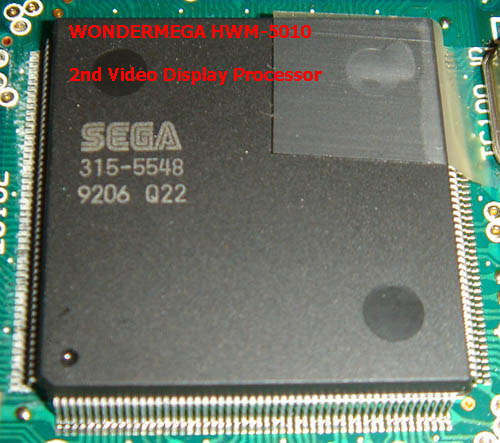

SEGA 315-5548 - Mega-CD VDP (Video Digital Processor)

Sega custom ASIC graphics processor (scaling, rotation, zoom, etc.)

SEGA Wondermega HWM-5010

SEGA 315-5548
Mega-CD VDP

SEGA Wondermega HWM-5010

SEGA 315-5548
Mega-CD VDP

SEGA Wondermega HWM-5010

SEGA 315-5548
Mega-CD VDP

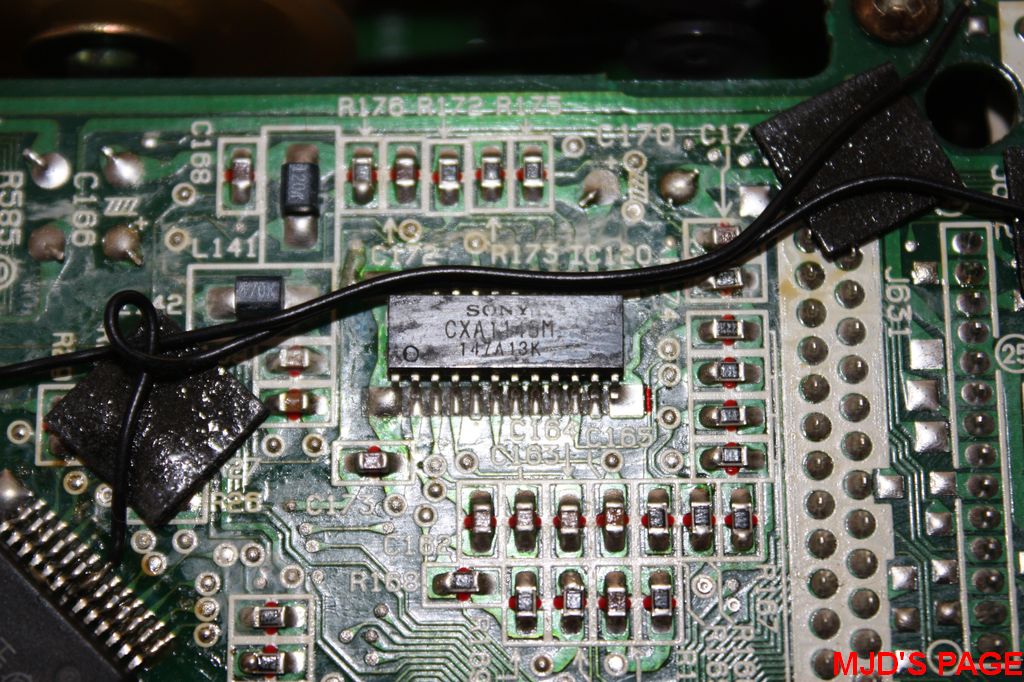

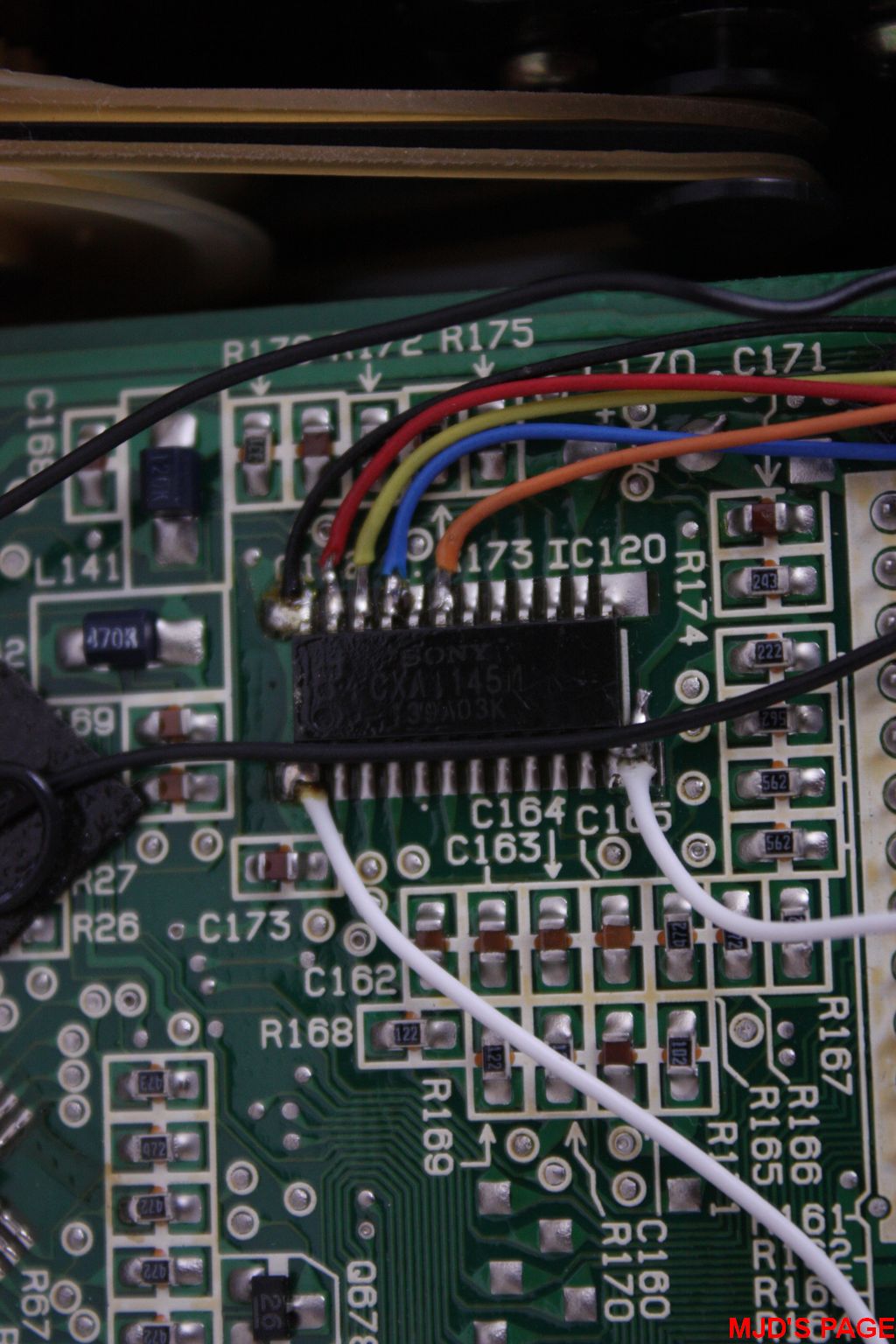

SONY CXA1145M - RGB encoder

Convert analog RGB signal to analog composite signal

RGB mod for the Wondermega can be created from this chip pins.
(R; G; B; Sync; +5v ;Gnd)

SEGA Wondermega HWM-5010

SONY CXA1145M
RGB encoder

SEGA Wondermega HWM-5010

SONY CXA1145M
RGB encoder - with RGB mod

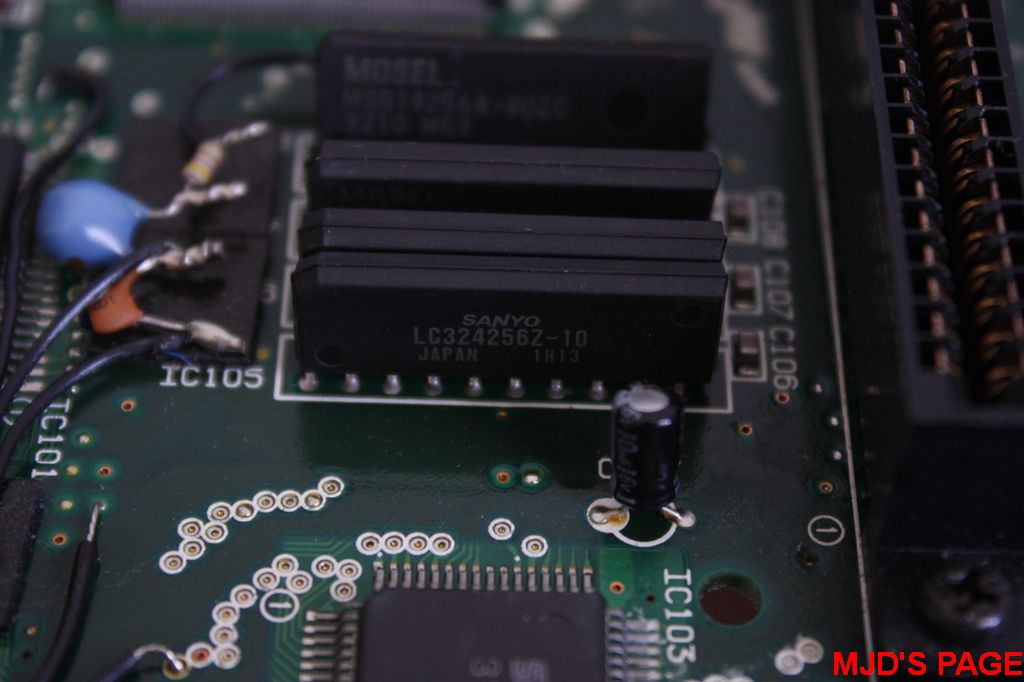

x2 SANYO LC324256 - CMOS LSI, 128Ko RAM

SEGA Wondermega HWM-5010

SANYO LC324256
CMOS LSI, 128Ko RAM

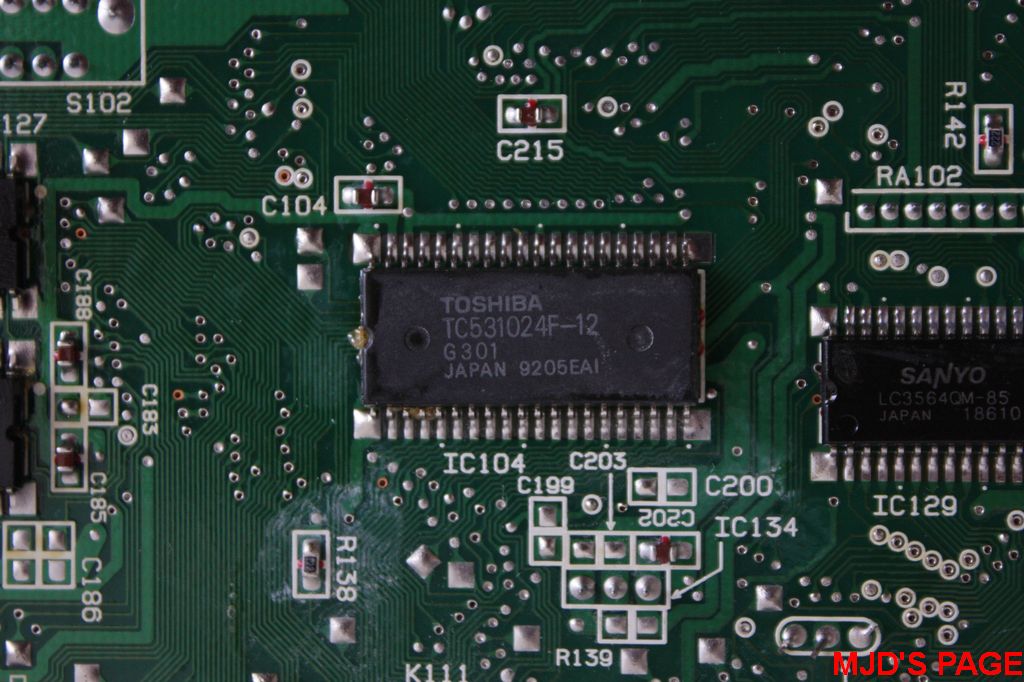

MEGA-CD BIOS
TOSHIBA TC531024F
128Ko CMOS MASK ROM

SEGA Wondermega HWM-5010

TOSHIBA TC531024F
128Ko CMOS MASK ROM

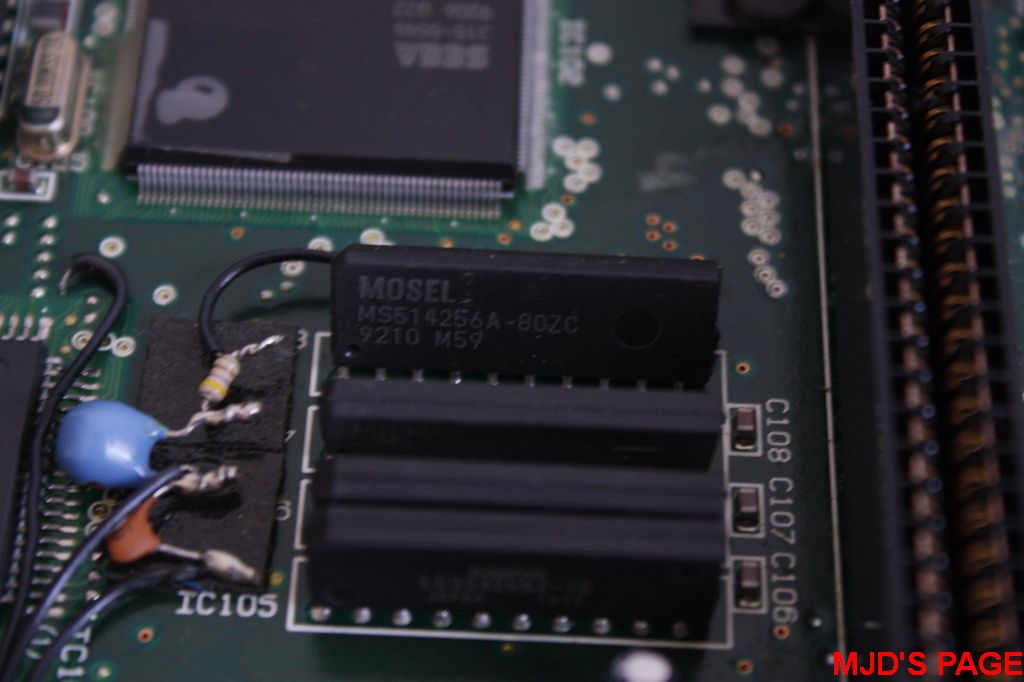

x2 MOSEL MS514256A-80ZC - 128Ko DRAM

SEGA Wondermega HWM-5010

MOSEL MS514256A-80ZC
128Ko DRAM

SEGA Wondermega HWM-5010

MOSEL MS514256A-80ZC
128Ko DRAM

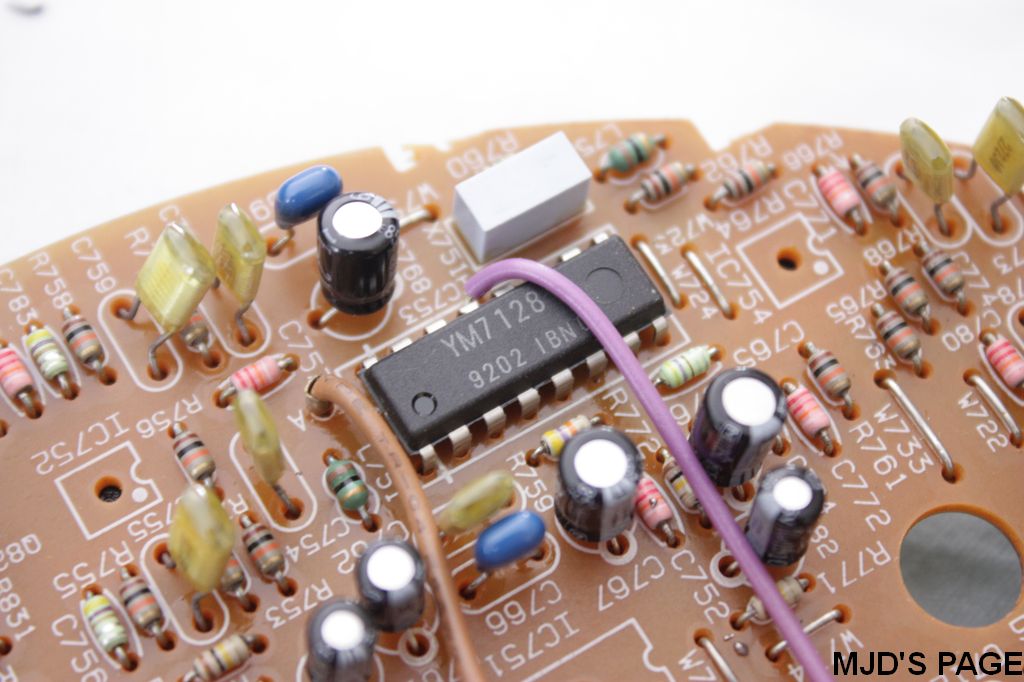

YM7128 - Surround Processor

SEGA Wondermega HWM-5010

YM7128
Surround Processor
